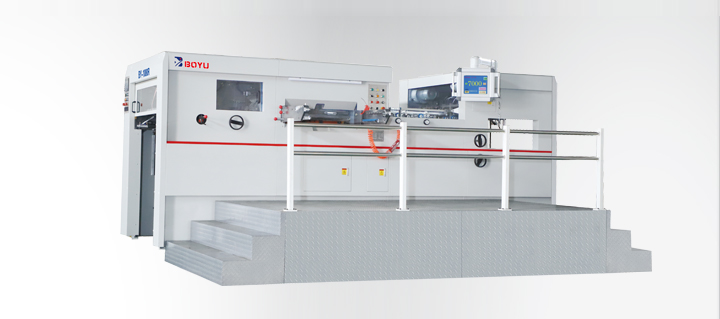

BY-1080R 全自動熱壓紋模切機
.
技術特點
●模切上平臺增加了9個加熱溫區，每3個溫區的溫度可以單獨調控，加熱溫度均勻。用于熱壓紋、熱壓凹凸、熱壓痕等熱壓工藝。
●四吸五送九個吸嘴的給紙頭，吸紙強力、送紙穩定，吸嘴可配合紙張的變化狀況不停機調整吸紙高度、角度和吸紙風置，實現厚薄兼顧、輸紙準確平穩。
●預堆紙盒主副給紙機構，實現不停機連續給紙。
●采用PCL電腦程序控制，并在操作面、收紙面二處分別裝有人機界面顯示屏實時監控機器的運轉狀態，并對電腦程序控制的輸入、輸出點及各種故障進行動態監控，在這二處裝有人機界面觸摸屏對排除故障及操作非常方便。
●前規定位采用四個光纖檢測開關，檢測前規精度，檢驗紙張到位情況，避免出現廢品。
●側定位采用拉、推規兩用一體設計，可任意調節互換位、推位皆以適應卡紙和瓦楞紙的模切，且有光纖檢測紙張到位精度。
●動程角230T：高精密三元凸輪分度間歇機構，使牙排運轉更加平穩。
●采用進口氣動離合器、調頻電器，制動平穩。
●熱壓板、刀模板框、模切鋼板采用鎖版定位，精度準確、操作方便。
●熱H板和模切刀模版框可以®換，從而實現壓力功能和模切功能的轉換。
●升降壓力采用電動數顯，在人機界面觸摸屏上很容易調整壓力大小，模切平臺位置及壓力桮準。
●英國伊維斯牙排傳動鏈條，經預拉伸一對一配對，使每根牙排鏈條位置一致。
●采用鋁合金牙排，叼口平穩，有效防止牙排顫動。牙排的前后定位增加了可調裝罝，牙排左右鏈接塊增加了誤差微調
●補償結構，牙排定位精度因主鏈條或機件磨損誤差可微調補償。
●左右模切主墻板厚度達到120MM、上平臺、動平臺、底臺等承載模切壓力的關鍵部件，用耐壓高強度球墨鑄鐵高溫整體鑄造而成，并經長時間去應力回火、時效處理，可保證在高壓力模切時不變形、壓力平穩。
●主傳動采用大模數蝸輪、蝸桿傳動、曲軸、連桿形式連接，減少運動間隙，可使機器在高速下也能保持運轉穩定。
●外罝循環潤滑油空調恒溫冷卻系統可保證主傳動內部關節潤滑效果。
技術參數
| 最大輸紙尺寸 | 1080×780mm |
| 最小輸紙尺寸 | 400×370mm |
| 最高工作速度 |
7000S/H(CARDBOARD) 6000S/H(CORRUGATED PAPER) |
| 最大工作壓力 | 600t |
| 模切精度 | ±0.1mm |
| 最小叼口尺寸 | 6mm |
| 給紙紙堆最大高度 | 1500mm |
| 收紙紙堆最大高度 | 1500mm |
| 加熱區數量 | 12 |
| 加熱版溫度 | 40~190℃ |
| 總功率 | 29.5kw+18kw |
| 外形尺寸 | 5450×2300×2300mm |
局部介紹
-
飛達 -
油冷 -
觸摸屏 -
燙金版 -
收紙 -
電器箱
